电缆桥架安装时使用的配件

发布时间：2020/12/30 9:08:53 来源:www.zj-sl.com.cn 作者：镇江市神龙电器管件有限公司

摘要：电缆桥架作为托敷式电缆的支撑件，安装较为简单，保养维修也很方便，在弱电工程中，应用非常普遍。电缆桥架由直线段、三通、四通、弯头、支座、引下器及接线片等部分组成。

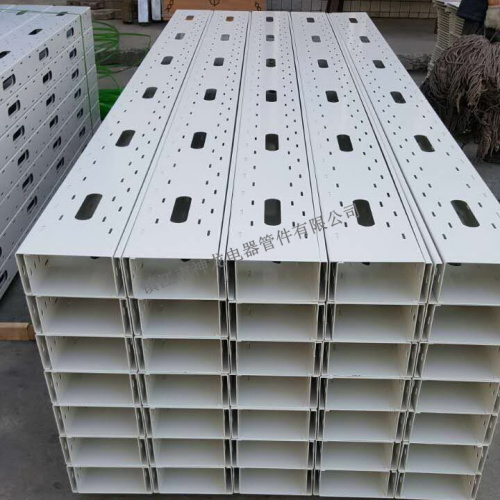

电缆桥架作为托敷式电缆的支撑件，安装较为简单，保养维修也很方便，在弱电工程中，应用非常普遍。电缆桥架由直线段、三通、四通、弯头、支座、引下器及接线片等部分组成。电缆桥架的安装主要包括放定位线、预埋铁件或膨胀螺丝、支座、吊架、托架的安装以及电缆桥架的安装，保护接地的安装等工艺流程。

1、电缆桥架安装前做好准备工作，已在施工图中确定电缆桥架的型号和规格，其敷设线路在施工图中仅作示意图，对线路的精确长度、三通、四通等一般不作指示。要进行复测，确定各部件的精确长度，配件数量，悬挂架的制作尺寸，并经复测后提出备料计划。

2、电缆桥架安装定型支架，一般定型支架由主柱和托臂两部分组成，主柱采用钢制膨胀螺栓固定在梁或顶板上，托臂悬挂在立柱上。柱子是由角钢加工而成，上面有成排的矩形孔，用于调节托壁的高度。托臂长等于缆索桥架宽；该托臂选择在柱子上安装。
